旋挖灌注樁工程的測量及校準施工方法

您的當前位置: 首 頁 >> 新聞中心 >> 常見問題

旋挖灌注樁工程的測量及校準施工方法

發布日期:2019-02-28 00:00:00 作者: 點擊:

  湖南旋挖灌注樁測量放線定樁位、標高

  根據設計單位提供樁孔坐標,使用全站儀順次放出各樁位,并進行閉合校對。此法便利簡捷,十分直觀,并且具有可視化,已在施工中多次應用,效率很高。

  樁位經施工單位、監理單位、建設單位在開挖前檢驗合格,釘上木樁,并以樁上的鐵釘作標記,放樣結束方可進行下一道工序。

  (1)施工測量的預備

  在進行測量放線前,首要有必要了解施工圖紙和施工計劃,了解軸線柱網的布置特色和難點,核對施工圖紙與其闡明內容是否有矛盾,根據設計局所給的修建紅線坐標點,并對照設計圖上的樁基坐標點和各控制點的距離和角度,作為工程測量放線的根據。

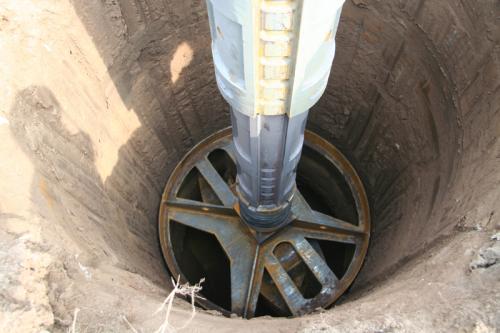

旋挖灌注樁施工

  (2)儀器校準

  所用的全站儀、水準儀、鋼卷尺、線錘等測量工具均應經法定的計量檢測站檢定、校準,合格后方可使用。在使用過程中,應經常查看儀器的常用目標,一旦操作偏差超越允許范圍,應及時校對來確保測量精度。

  (3)測量復核

  先根據設計局提供的坐標點,選用全站儀對坐標定位控制點,進行引測并一起復核前期施工的設點方位是否正確。復核無誤后,使用計算機輔助計算出各區控制點的坐標,選用全站儀分別測放出修建物的總體控制線,設4個控制點,點的方位有必要可以通視,形成閉合矩形,起到復核和查看的作用,并選用極坐標法驗證復核。

  (4)定位孔樁中心點

  根據孔樁圓心坐標,測放出每一個孔樁中心點,并用卷尺和線按孔樁的直徑放出孔樁樁位,并用白灰撒出樁外徑邊線,孔樁中心用短鋼筋打入土中進行標識。

  當孔樁樁位經自檢合格后提請有關主管部門,業主和監理驗線,在收到驗線合格通知后,方可正式開挖。

  (5)水準點的引測及標高控制測量

根據業主提供的水準點將高程引測到相鄰軸線控制網點上,并將孔樁控制標高放到孔口部位,便于高程控制。
