湖南拉森鋼板樁的用處十分廣泛,拉森鋼板樁支護在結構修建上,可用于碼頭、卸貨場、堤防護岸、護墻、擋土墻、防波堤、導流堤、船塢、閘口等;拉森鋼板樁支護在暫時性構筑物上,可用于封山、暫時擴岸、斷流、建橋鋼圍堰、大型管道鋪設暫時溝渠開挖的擋土、擋水、擋沙等;拉森鋼板樁支護在抗洪搶險上,可用于防洪、防陷落、防流沙等。拉森鋼板樁支護在工程上發揮重要作用,但是拉森鋼板樁支護是有科學依據的,并不是說隨意來進行的,拉森鋼板樁支護有他的核算公式,下面咱們就一起來看下拉森鋼板樁內支撐層數及間距內支護數據核算的公式:
1、拉森鋼板樁支護核算方式
數據:
1、樁頂高程H1:4.100m施工水位H2:3.000m
2、地上標高H0:4.350m開挖底面標高H3:-3.400m開挖深度H:7.7500m
3、土的容重加全平均值γ1:18.3KN/m3土浮容重γ’:10.0KN/m3內摩擦角加全平均值Ф:20.10°
4、均布荷q:20.0KN/m2
5、基坑開挖長a=20.0m基坑開挖寬b=9.0m
(1)鋼板樁的外力介紹,作用于板樁上的土壓力強度及壓力分布圖
ka=tg2(45°-φ/2)=tg2(45-20.10/2)=0.49
kp=tg2(45°+φ/2)=tg2(45+20.10/2)=2.05
板樁外側均布荷載換算填土高度h,h=q/r=20.0/18.3=1.09m
樁頂以上土壓力強度Pa1Pa1=r×(h+0.25)Ka=18.3×(1.09+0.25)×0.49=12.0KN/m2
水位土壓力強度Pa2Pa2=r×(h+4.35-3.00)Ka=18.3×(1.09+4.35-3.00)×0.49=21.8KN/m2
開挖面土壓力強度Pa3Pa3=[r×(h+4.35-3.00)+(r-rw)(3.00+3.40)}Ka=[18.3×(1.09+4.35-3.00)+(18.3-10)×(3.00+3.40)]×0.49=47.8KN/m2
開挖面水壓力(圍堰抽水后)Pa4:Pa4=γ(3.00+3.40)=10×(3.00+3.40)=64.0KN/m2

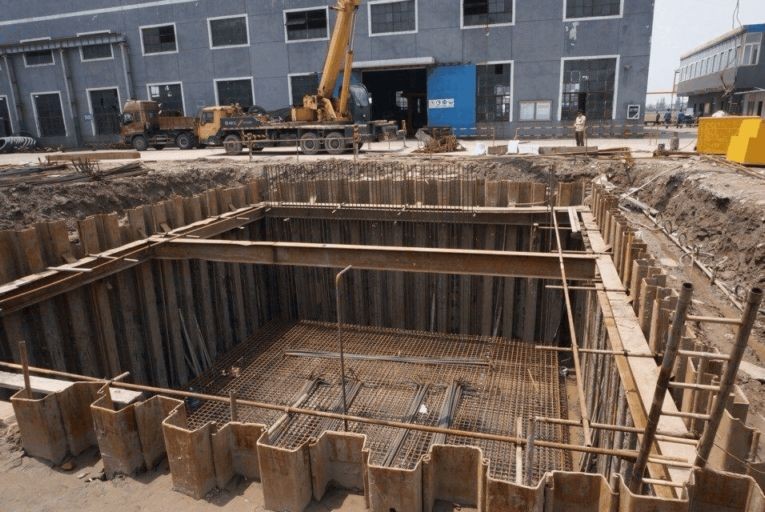

2、拉森鋼板樁內支撐層數間距核算公式
拉森鋼板樁布置要按照等彎距布置,看看能接受的大彎距確定拉森鋼板樁頂懸臂端的允許跨度是多少?
咱們根據拉森鋼板樁核算公式σ=M/Wz來得到具體的數據。彎矩M0=Wz×[σ]=189.0KN*m
